アルミ溶解炉の作り方

こんにちは
まーくいものです！

今回はアルミニウムを溶かす溶解炉の作り方を紹介します。

動画の方でも紹介しているのでそちらも良かったらぜひご覧ください。

これが絶対正しいやり方では無いので真似される方は自己責任でよろしくお願いします。
火を取り扱いには十分注意してください。

準備する材料

ここに書いてある物は必要最低限の物なので、
アルミを溶かして何か作りたいって人はこの他にも必要な物が出てきます。

• 耐火コンクリート
• メタルバケツかペール缶(下げ缶)
• 網
• Uボルト
• パイプ
• 容器
• ヘアドライヤー（送風機）
• 燃料（炭・コークス・灯油）
• るつぼ
• 耐熱グローブ
• マスク・ゴーグル
• ヤットコ
  （ヤットコはそのままるつぼを挟むとるつぼが欠けてしまうので加工が必要です。）
  （プライヤーを使う方法もあるので自分に合った物を選ぶと良いです。）
• マフィン型
• アルミスクラップ（アルミ缶）

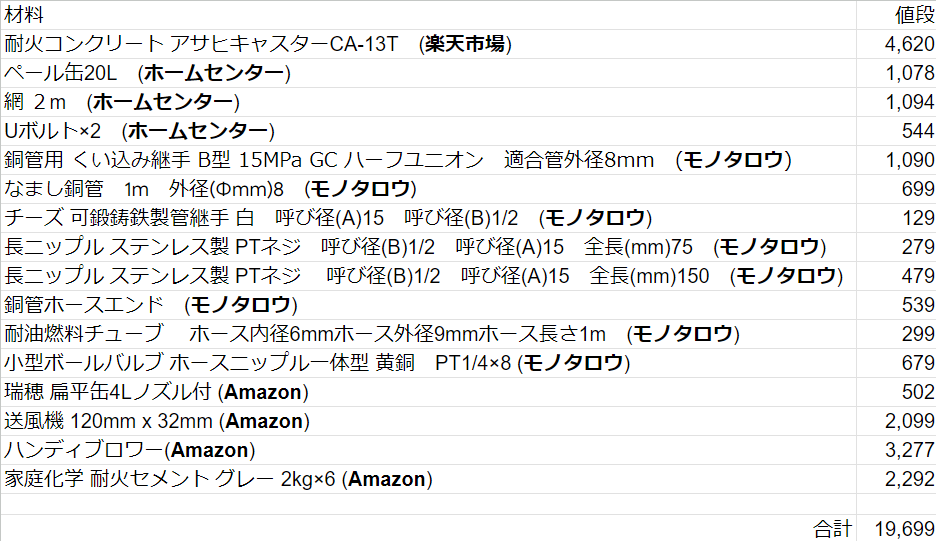

アルミを溶かすだけなら費用は二万五千円で出来ると思います。

moumoujp 坩堝 炭化ケイ素黒鉛るつぼ 鋳造インゴット 金型 鋳型るつぼ シルバーゴールド溶融 金銀銅融解用 750ML

created by Rinker

moumoujp

• Amazon

[Fieekty] 耐熱グローブ キャンプ 焚き火 バーベキュー アウトドア用耐熱手袋 【耐熱試験合格】 臭いない 牛革 耐火 薪ストーブ 焚き火台 溶接 園芸用 作業用手袋 裏付き吸汗 高温耐性350℃

created by Rinker

Fieekty

• Amazon

盛光 奴床 平型 300mm BKYT0300

created by Rinker

盛光

• Amazon

黒耐熱黒鉛るつぼ るつぼ型 5溝 金属 金用安定性 ルバーゴールド溶融金銀銅融解用金属製錬用具多槽グループ

created by Rinker

chengcheng

• Amazon

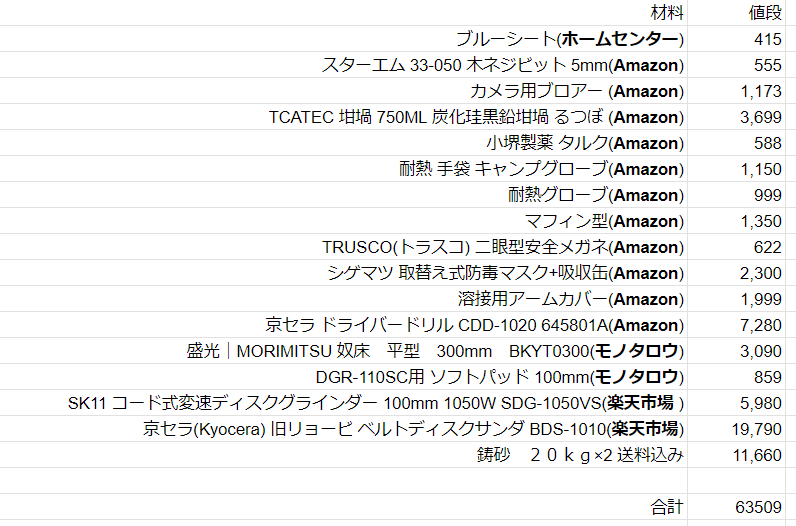

自分の好きな形の物を作りたいってなると
３Dプリンターや鋳物砂が必要になってくると思います。
３Dプリンターが一番高価で四万円しました。

ELEGOO Neptune 4 FDM 3D プリンター 最大 500mm/s 高速印刷 121 ポイント自動ベッドレベリング 300℃ デュアルギアダイレクト押出機 印刷サイズ 225x225x265mm³ /8.85×8.85×10.43 インチ

created by Rinker

ELEGOO

• Amazon

鋳物砂は自作出来るそうですが、自分は失敗したので
作る手間と時間を考えると買った方が早いかもしれません。

鋳金用砂 細目8号 1ｋｇ 【3袋】

created by Rinker

美術出版エデュケーショナル

• Amazon

溶鉱炉の作り方

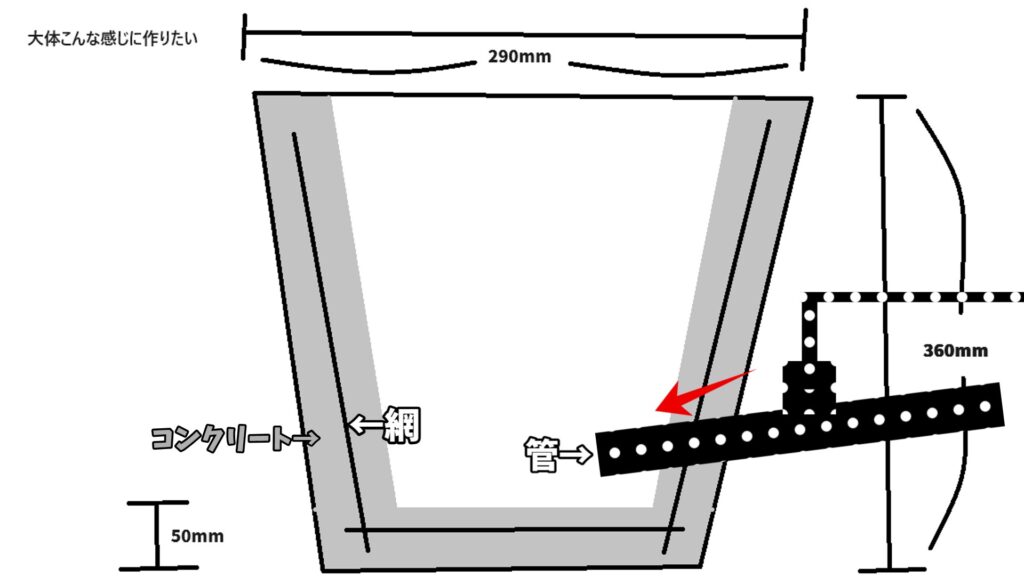

1. 溶解炉になる容器の底にコンクリートを流す
   • 今回作った溶解炉には網を入れましたが日が経って無く、耐久性などはまだ分からないのでコンクリートと一緒に網を入れるかはお任せします。
   • 固まるまで一日放置

ピザ釜　BBQ炉などに　アサヒキャスター　 CA-13T 25kg

created by Rinker

ＡＧＣ

• Amazon

家庭化学 耐火セメント グレー 2kg

created by Rinker

家庭化学

• Amazon

1. 溶解炉の側面に通気口の穴を空ける
   • パイプを通す穴を空けます
   • 溶解炉の内側になる型にも穴を空けてパイプを通す
   • パイプを通す時は上から下にしておくと逆流してくる事は無いかと思います。

1. 耐火コンクリートを流す
   • 流し込む時は振動を加えながら中の空気を逃がすと良いと思います。
   • 内側の型の部分になる所は固い物（百均のゴミ箱）で型取りした方が
     コンクリートを流し込んだ時に型崩れしないと思います。

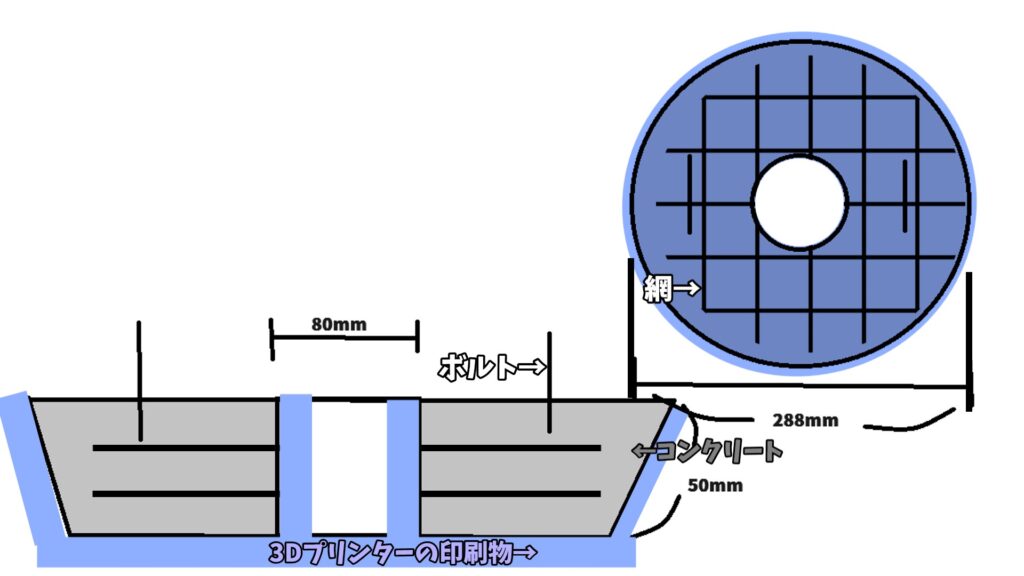

2. 溶解炉の蓋になる部分を作る
   • 溶解炉の蓋は百均の風呂桶などで型取り出来ると思います。
   • 内側を作る時もですが３Dプリンターがあれば型を印刷しても良いと思います。
   • 溶解炉本体と蓋が固まるまで一日放置

1. 溶解炉の内側と蓋の型を外す
   • コンクリートが固まる前に形を整えて置けば
     この時に形を削って整える必要は無いと思います
2. 耐熱塗料（スプレー）を塗る
   • 必要かどうか分かりませんが塗ればそれっぽく見えます

okitsumo 耐熱塗料 オキツモ ワンタッチスプレー 艶消し ブラック 300ml /650℃ 黒 塗料 バイク 車 焼却炉

created by Rinker

okitsumo

• Amazon

1. 送風機と燃料タンクを取り付ける
   • 送風機はハンディブロワーか使い古しのドライヤー等を使います。
   • タンクは灯油を使う場合は必要になります。

瑞穂化成工業(Mizuhokasei) 瑞穂 扁平缶4LBグレー 0185GY 扁平缶

created by Rinker

瑞穂化成工業(Mizuhokasei)

• Amazon

GDSTIME 120mm x 32mm DC 12V換気扇 冷却ファン空冷 ファン 送風機（AC 100V～240V駆動速度制御付き）、キャビネット 冷却 レシーバーアンプ用DVRプレイステーションXboxコンポーネント冷却ファン 機器 キャビネット 冷却用

created by Rinker

Gdstime

• Amazon

イーバリュー(E-Value) ハンディブロワー 風量調節機能付 洗車後の水の吹き飛ばし 落ち葉の清掃 集塵 ダストバッグ付 EBL-500V

created by Rinker

イーバリュー(E-Value)

• Amazon

1. 試しに空焚きをして良ければ使用する
   • 今まで経験した事が無いですが空気が膨張して爆発しないとは言い切れないので
     最初は試験的に燃やすと良いと思います。

灯油バーナーの詳細

YouTubeでコメントで詳細を聞かれたのでショート動画を投稿しました。
僕がネットの動画を見ながら部品を買ってそのまま組み立てたので、
あまり詳しくは無いのですが参考になれば幸いです。
また分からない事があれば気軽に聞いて下さい！

コツ・こんな時は？

1. この溶解炉のやり方で炭・コークスは使えるか？
   • このタイプの溶解炉で炭等を使って燃やした事が無いので分かりません。
     耐久性は問題無いと思います。燃料が違っても基本的な作り方は同じだと思います。
2. 黒い煙が出る
   • 燃料に対して空気の送る量が少ない可能性があります。
   • 温まって無いと黒い煙が出ますがしばらく燃やすと白くなる事もあります。
3. 溶解炉に火が付かない
   • 最初は溶解炉が温まっていないので火が付き難いです。
     溶解炉の下に鉄板等を置くと燃焼が良い気がします。
   • 風の送る量・灯油の場合は灯油を送る量で燃焼の仕方が変わるので微調整が必要です。
4. 燃料は何が良い？
   • るつぼを何度も出し入れするなら灯油の方がやり易いと思います。
     炭・コークスはるつぼの周りに入れるか底に敷くと思いますが、その時一回だけ溶かすならそれでも良いかもしれませんが、何度も溶かすなら手間になると思います。

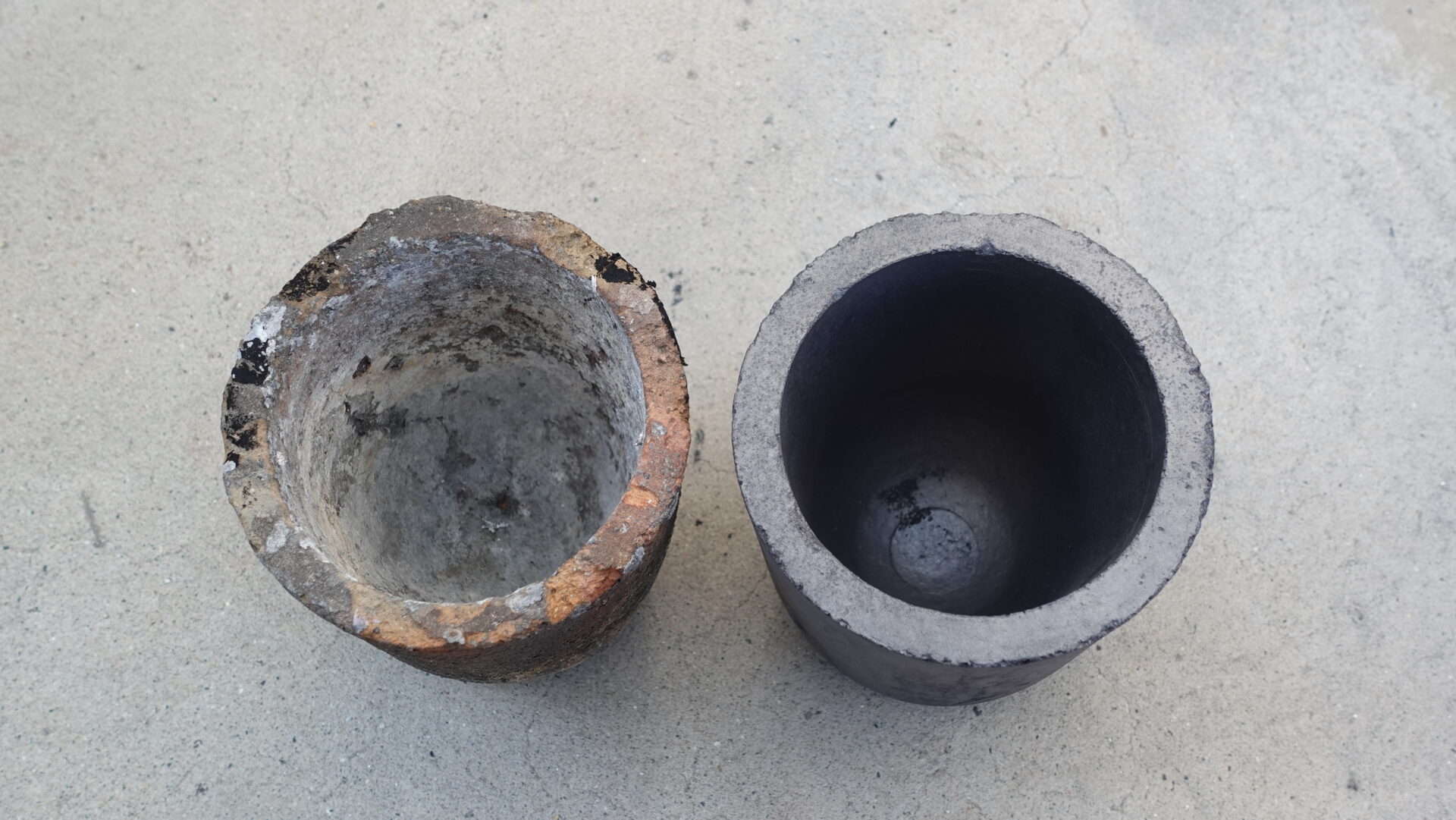

   • 炭とコークスでやる場合るつぼの周りにゴミが付き易いです。あとるつぼの耐久性が悪い様に感じました。（ボロボロになるのが早い？）

注意点

• 安全な場所で作業を行い、ケガには十分注意してください。
• 溶解炉の近くには可燃物を置かないようにしましょう。
• アルミニウムの溶解温度は約660℃ですが、溶解炉はそれ以上の温度になる可能性があるため、耐熱性のある材料を使用してください。
• 安全の為アルミを溶かす時は耐熱グローブと安全メガネをしてください。
• 高温の溶解炉に水を掛けると危険なので天候にも気を付ける。

まとめ

僕はネット上の溶解炉の作り方の動画を参考に何個か作りましたが長く使う事を考えるなら
耐火コンクリートを使う事を強くおすすめします。

ピザ釜　BBQ炉などに　アサヒキャスター　 CA-13T 25kg

created by Rinker

ＡＧＣ

• Amazon

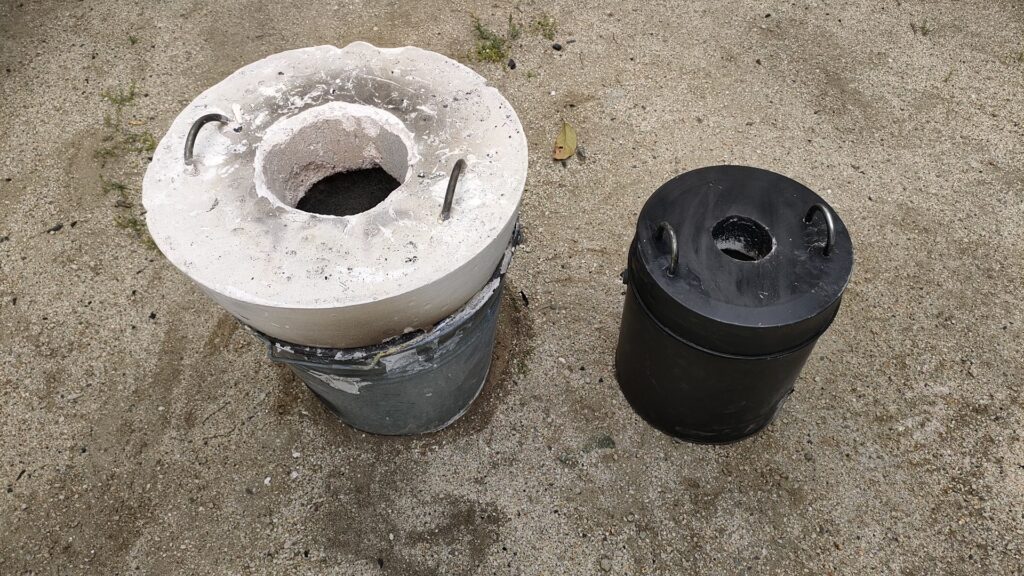

石膏と砂を混ぜるやり方もありますが耐久性が悪いと思います。

左の物は石膏と砂を混ぜた物
右の物は耐火コンクリートで作った物

石膏と砂で作った物は雨ざらしで半年も持たなかったと思います。
耐火コンクリートの物は雨ざらしで錆・欠けがありますが二年経った今でも使えます。

ちょっとやってみたいって言う軽い気持ちなら石膏と砂の物でも良いかもしれませんが、
長期間使うなら耐火コンクリートをおすすめします。

動画も投稿しているので溶解炉を作る参考になれば幸いです。

それではまた！
